Всем привет!

Сегодня я расскажу о том как указать высоту и координаты монтажа светильников в DIALux EVO.

Под катом можно прочитать текстовую версию:



1)Выбираем "Простое планирование помещений"

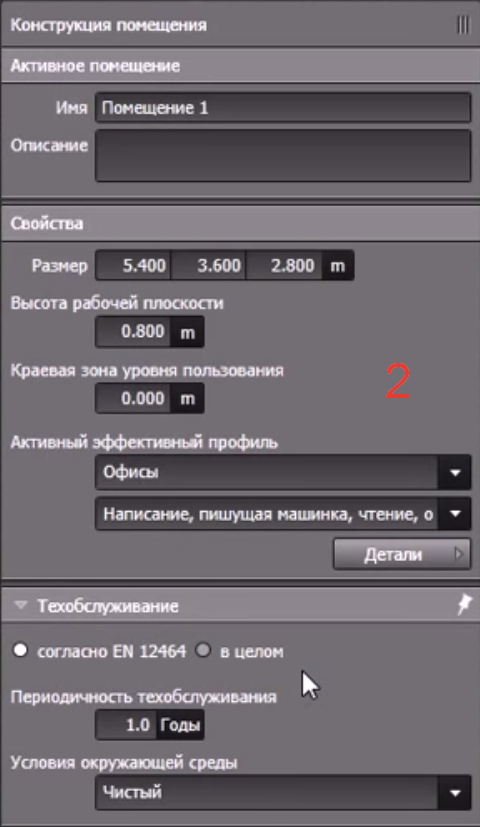

2)Появляется окно "Планирования помещения"

• Имя-название помещения
• Описание-описание помещения
• Размер
• Первое поле-длинна помещения
• Второе поле-ширина помещения
• Третье поле-высота помещения
• Высота рабочей плоскости-положение плоскости с которой будут выводится данные об освещенности
• Краевая зона уровня пользования-расстояние на которое рабочая плоскость отстает от стен
• Активный эффективный профиль-выбираем какой тип помещения(офис, производственное помещение и тд.)
• Техобслуживание-выбирается исходя из условий где находится помещение и как часто производится протирка\замена ламп

3)Переходим во вкладку "Свет" затем нажимае выбор

4)Выбираем светильник

5)Нажимаем "Автоматическое распределение для зон" и нажимаем "Запустить расчет"

6)Выбираем "Документация"

7)Затем "Проектная информация"- тут можно занести более подобную информацию

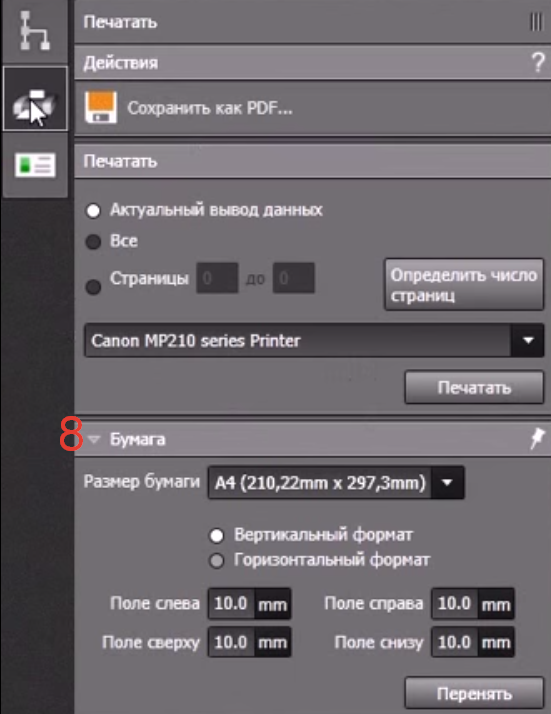

8)Для того чтобы напечатать документ или сохранить переходим во вкладку "Печать", затем "Определить число страниц", а затем нужную кнопку.
